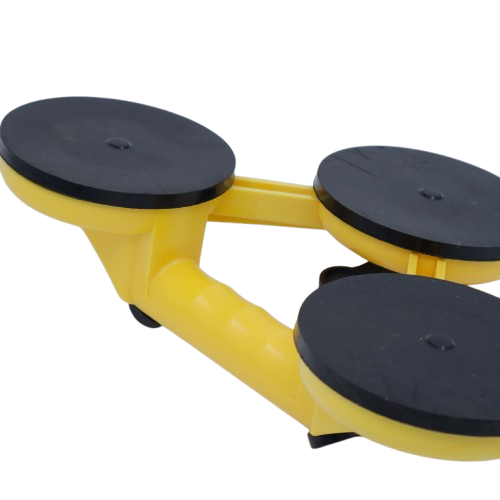

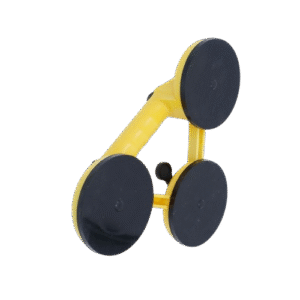

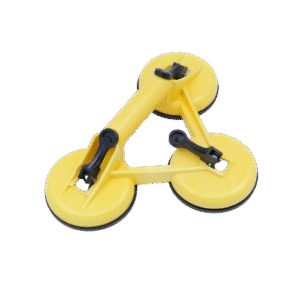

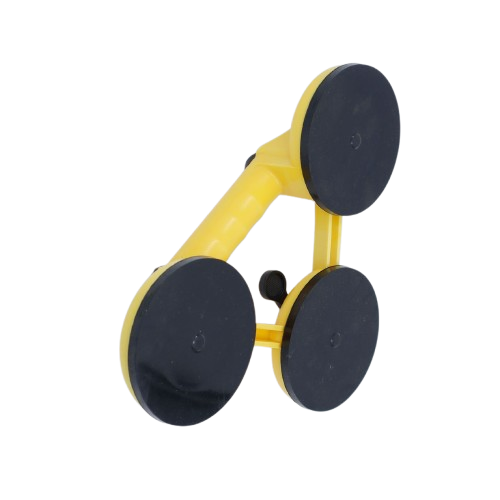

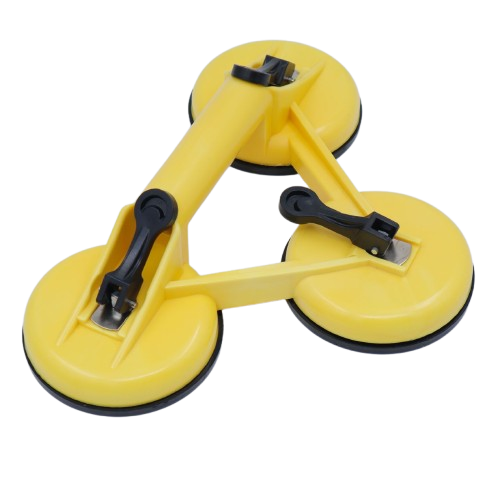

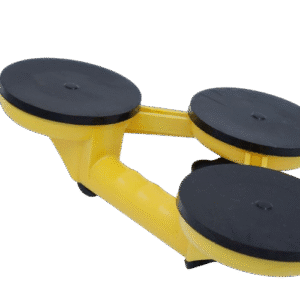

قاپک سه تایی VSP

قاپک‌های مکنده (Vacuum Suction Pads) یکی از مؤثرترین ابزارها در سیستم‌های حمل و جابجایی مواد هستند. در میان انواع مختلف این ابزار، قاپک سه‌ تایی (که با نام Triple Suction Cup نیز شناخته می‌شود)، به دلیل ساختار سه ‌نقطه‌ای خود، توانایی بیشتری در حفظ تعادل و انتقال ایمن قطعات دارد.

با رشد روزافزون اتوماسیون صنعتی و رباتیک، ابزارهایی که بتوانند با دقت بالا و در کمترین زمان، عملیات جابجایی اجسام را انجام دهند، از اهمیت زیادی برخوردار شده اند. یکی از این ابزارها، قاپک سه تایی است.

این تجهیزات،  بر اساس اصول فیزیکی فشارهوا و ایجاد خلأ، قطعات را بلند کرده و جابجا می‌کنند. قاپک سه‌ تایی، نوعی خاص از این سیستم‌ به شمار میرود که به دلیل ساختار متقارن خود، در جابجایی اجسام بزرگ، شکننده یا حساس عملکرد بسیار بهتری  دارد.

مبانی عملکرد سیستم‌ های مکش (خلأ)

درسیستم مکش، با کاهش فشار هوا در فضای داخلی پد مکنده نسبت به فشار جو، جسم مورد نظر به سمت پد کشیده شده و به آن می‌چسبد. سیستم خلأ معمولاً شامل یک پمپ خلأ، شیرهای کنترل، حسگر فشار، و قاپک است. ترکیب این اجزا در کنار هم، جابجایی ایمن و کنترل‌شده را ممکن می‌سازد.

ساختار قاپک سه‌ تایی

قاپک سه ‌تایی از سه پد مکنده تشکیل شده است که در یک آرایش مثلثی روی یک پایه یا نگهدارنده مرکزی نصب شده‌اند.

این آرایش معمولاً به ‌گونه ‌ای است که مرکز ثقل جسم مورد نظر در مرکز مثلث قرار گیرد. هر پد دارای یک اتصال به منبع خلأ است و در برخی موارد به صورت مستقل از نظر فشار کنترل می‌شود.

اجزای اصلی عبارتند از:

• پد مکنده (Suction Cup): معمولاً از لاستیک یا سیلیکون با سطح نرم برای چسبندگی بهتر ساخته می‌شود.

• پایه نگهدارنده: از جنس فلز سبک یا پلاستیک فشرده بوده و برای استحکام و کاهش وزن محصول مورد استفاده قرار میگیرد

• اتصالات خلأ: شامل لوله‌ها و شیرهای کنترل هوا برای تنظیم فشارهر پد از قاپک سه تایی

• فنرها یا کمک ‌فنرها (در برخی مدل‌ها): برای تطبیق بهتر با سطح‌های ناهموار

مواد استفاده‌ شده در ساخت پدهای قاپک سه تایی

پدهای قاپک سه تایی به طور معمول  براساس نوع کاربرد از مواد زیرساخته می‌شوند:

• سیلیکون: مقاوم به حرارت بالا و مناسب برای صنایع غذایی و پزشکی

• پلی‌ اورتان(PU) : با دوام و مقاوم در برابر سایش

نحوه عملکرد دقیق قاپک سه تایی

• ایجاد خلأ: قاپک سه تایی با فعال کردن پمپ خلأ، هوای داخل پدها تخلیه میکند

• چسبیدن به سطح: تفاوت فشارباعث فشرده شدن جسم به پد می‌شود.

• بلند کردن: پس از اطمینان از مکش کافی، سیستم جسم را بلند می‌کند.

• جابجایی و رهاسازی: پس از انتقال، با ورود هوا به پدها، جسم رها می‌شود.

• در سیستم‌های پیشرفته، از حسگر فشار برای اطمینان از مکش کامل استفاده می‌شود.

مزایای قاپک سه ‌تایی

• پایداری بیشتر: ساختار مثلثی شکل قاپک سه تایی باعث تعادل بهترحین جابجایی میشود

• کاهش فشار نقطه‌ ای: به دلیل اینکه نیرو بین سه پد تقسیم می‌شود، فشار روی هر پد کمتر شده و امکان آسیب به قطعه کاهش می‌یابد.

• افزایش سطح تماس: مناسب برای قطعات بزرگ یا دارای سطح گسترده

• امکان حمل سطوح غیر مغناطیسی یا شیشه‌ ای: که با گیره یا مگنت قابل جابجایی نیستند

• قابلیت استفاده در سیستم‌های رباتیک با بازوهای چند محور

معایب و چالش‌ها

• هزینه بیشتر به دلیل استفاده از سه پد و اتصالات بیشتر

• نیاز به نگهداری دقیق‌تر: هر پد باید بدون نشتی باشد

• محدودیت در حمل اجسام بسیار کوچک یا نامنظم

کاربردهای صنعتی قاپک سه تایی

• صنعت خودروسازی: از قاپک سه تایی برای بلند کردن و نصب شیشه، درب‌ها، و صفحات فلزی استفاده میشود

• صنعت بسته‌ بندی: برای جابجایی جعبه‌ها، کارتن‌ها و سینی‌ها

• صنعت شیشه و سرامیک: برای حمل اجسام صاف، بزرگ و شکننده

• صنایع الکترونیکی: برای جابجایی پنل‌های LCD و قطعات حساس

نکات مهم در انتخاب مدل قاپک

برای انتخاب مناسب‌ ترین نوع قاپک سه‌ تایی، باید به موارد زیر توجه کرد:

• وزن جسم مورد نظر
• سطح تماس (صاف یا ناهموار بودن)
• جنس و دمای کاری محیط
• میزان مکش مورد نیاز
• استفاده درربات یا اپراتور دستی

قاپک سه‌ تایی VSP با توجه به ساختار سه‌ نقطه‌ای و قدرت مکش بالا، یکی از بهترین گزینه‌ها برای حمل اجسام بزرگ، صاف، شکننده و حساس است. این نوع قاپک در صنایع پیشرفته به ‌طور گسترده به ‌کار می‌رود.

با پیشرفت تکنولوژی و توسعه مواد جدید، انتظار میرود قاپک ‌های پیشرفته ‌تری با قابلیت‌های بالاتر به بازارعرضه شوند.
